Kinodyanmic = Kinematic（运动学：eg.避障） + Dynamic（动力学：eg.速度，加速度和力上的 bounds）
- Q：既然有 Trajectory Optimization 的步骤，为什么还要再 Path Finding 的过程中考虑高阶的 Kinodynamic 的约束？
- A：
- Motion Planning 是一个 coarse to fine 的过程，并不一定要割裂的两部分，换句话说，如果在 Path Planning 中完全不考虑动力学约束，那么在动力学模型复杂的情况下可能不能得到一个很好的初始路线，那么即使经过 Trajectory Optimization，最终结果也会不那么理想
- Trajectory Optimization 是在局部进行优化的，并不能在全局保证动力学最优性
- eg.
- 在本例中无人机具有向右的初速度，如果在 Path Planning 的过程中完全不考虑动力学约束，则会生成如紫色实线这样的路径，经过 Trajectory Optimization 后得到如紫色虚线这样的轨迹，这样的轨迹涉及到急转弯，在运动学上并不是最优的方案
- 如果在 Path Planning 时就考虑动力学约束，得到如绿色实线这样的路径，经过 Trajectory Optimization 后很容易得到一条平滑的 feasible 的轨迹
-

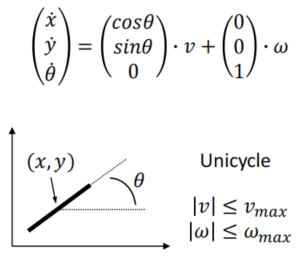

独轮车模型
-

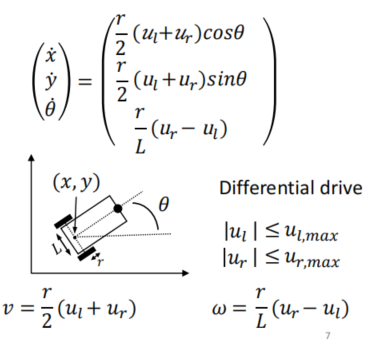

差速车模型
-

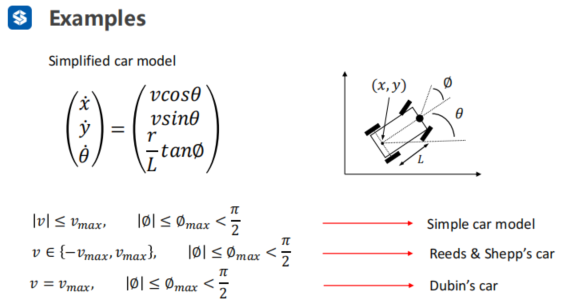

小车模型
建树/图，使其上每条边都满足动力学约束（feasible motion connections），再运用前述的图搜索算法即可

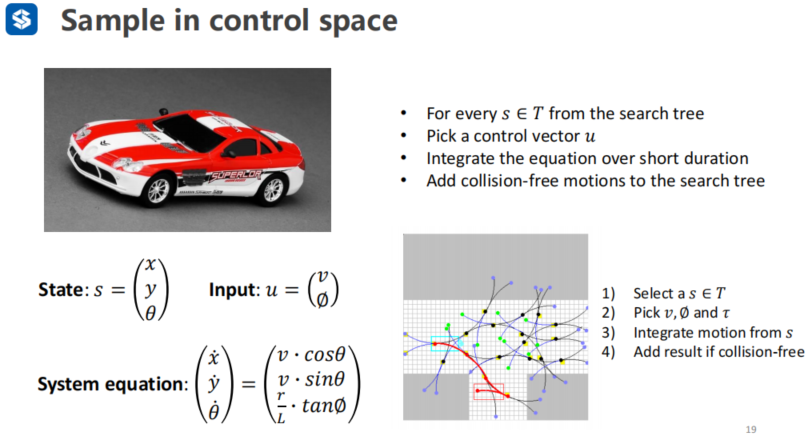

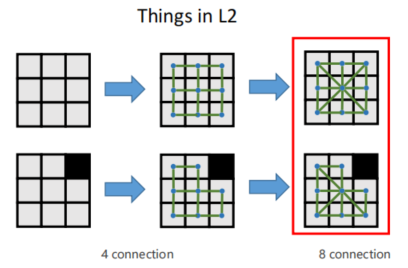

离散控制空间，使机器人前进一段距离，形成路径（例如 L2 中提到的四联通，八联通，本质上是对质点模型控制量的离散化）
-
在 differentially driven 的情况下有:
$$ \dot{s}=f(s,u) $$ -
其中 S 为状态向量，在自动驾驶任务中为
-
u 为输入量，在自动驾驶任务中为a（油门：加速度），α（转向盘：角加速度）
-

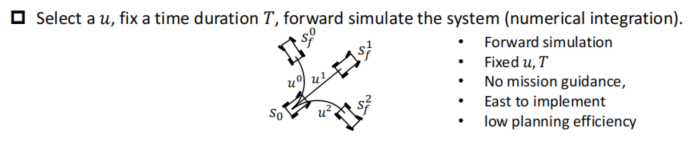

选定一系列输入量 u0
un，设定一个作用时间 T，即可进行前向仿真（Forward Simulation），得到一系列未来的离散状态**Sf0Sfn** -
-
特点：
- 无任务导向（类似 Dijkstra），效率低
- 易于实施
-
实施：
状态空间模型(ACnD 1. 状态空间模型 (State Space Model) - 知乎 (zhihu.com))【线性系统】
$$ \dot{s}=A\cdot s + B\cdot u $$
其中 s 为 n 维向量，包含系统的所有状态量，u 为系统的输入量（控制量）
对于无人机的线性模型而言，取控制量为
$$ u=\begin{pmatrix} \ddot{x}\ \ddot{y}\ \ddot{z}\ \end{pmatrix} $$
则状态空间为
$$ s=\begin{pmatrix} x\y\z\ \dot{x}\\dot{y}\\dot{z} \end{pmatrix} $$
则有
$$ A=\begin{bmatrix} 0&0&0&1&0&0\0&0&0&0&1&0\ 0&0&0&0&0&1\0&0&0&0&0&0\ 0&0&0&0&0&0\0&0&0&0&0&0\ \end{bmatrix} &&B=\begin{bmatrix} 0&0&0\0&0&0\ 0&0&0\1&0&0\ 0&1&0\0&0&1\ \end{bmatrix} $$
在如下初始条件下
$$ v_{0}= \begin{bmatrix} 1\0\0 \end{bmatrix} &即&s_{0}= \begin{bmatrix} x_{0}\y_{0}\z_{0}\1\0\0 \end{bmatrix} $$
将控制量离散化，有如下结果：
可以猜测离散得到的九个控制量可能为：
$$ u_{1}= \begin{pmatrix} 1\1\0 \end{pmatrix} u_{2}= \begin{pmatrix} 2\1\0 \end{pmatrix} u_{3}= \begin{pmatrix} 3\1\0 \end{pmatrix}
u_{4}= \begin{pmatrix} 1\0\0 \end{pmatrix} u_{5}= \begin{pmatrix} 2\0\0 \end{pmatrix} u_{6}= \begin{pmatrix} 3\0\0 \end{pmatrix}
u_{7}= \begin{pmatrix} 1\-1\0 \end{pmatrix} u_{8}= \begin{pmatrix} 2\-1\0 \end{pmatrix} u_{9}= \begin{pmatrix} 3\-1\0 \end{pmatrix} $$

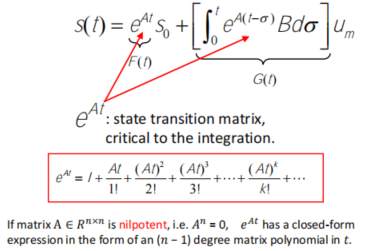

已知初始状态，已知控制量，可以根据状态转移方程算出输出状态
在这里，如果将 A 构建为幂零矩阵（nilpotent matirx），会大大简化计算

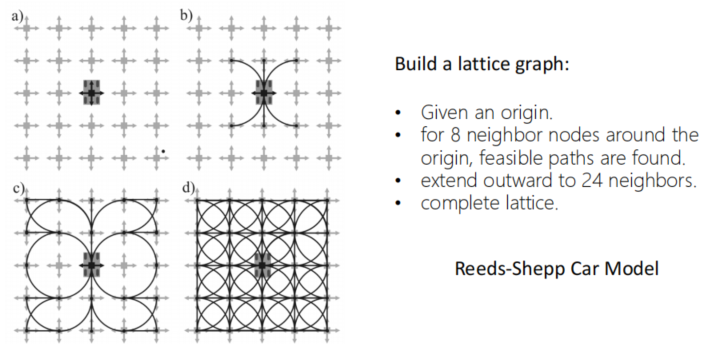

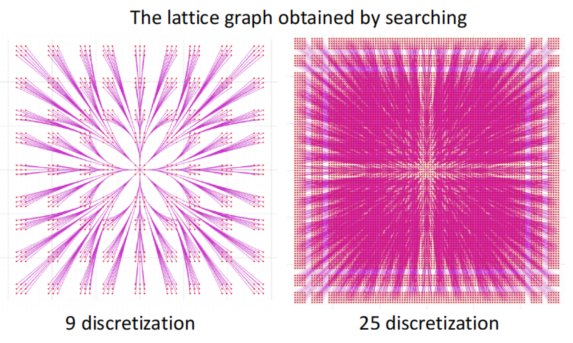

若再以得到的八个 s 为 s0 分别进行如上操作，则可以得到lattice graph，例如下图
-
eg. 对于汽车（非线性系统）
-

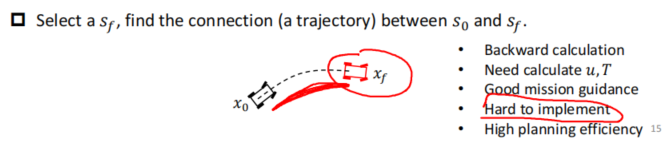

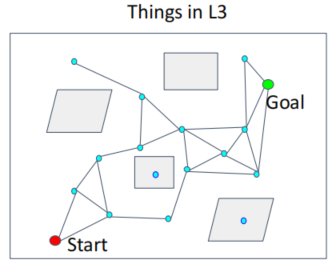

离散状态空间，再将这些离散的状态点进行连接，形成路径（例如 L3 中提到的 PRM 本质上是对质点模型 x，y 两种维度的离散化）
- 对于 differentially driven 的情况:
- 选定一系列 Sf，计算从 S0~Sf 所需的 u 和 T（通常是固定 T，计算可能的 u）
- 特点：
- 自然的具有贪心性，很容易做得到目标导向，因此 planning 的效率较高
- 但实施难度较大（对于给定起始和末尾状态点，有无数种状态转移路线，这就涉及到最优问题（Optimal Boundary Value Problem））
-
获得可行解（BVP）

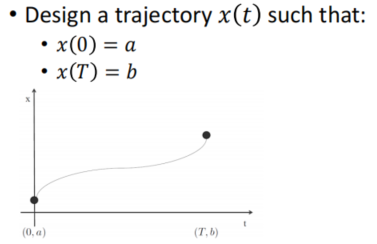

- 对于一维状态转移问题

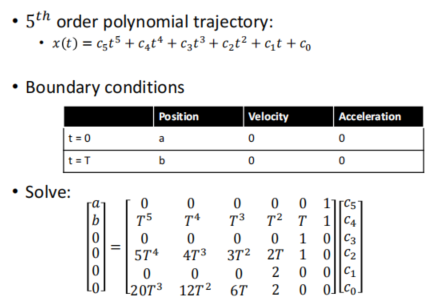

- 可以假设状态转移路线为五次曲线，五次曲线有 6 个待定参数，一对边界条件可以给出 2 个方程，因此对方程分别求一阶导和二阶导，共 2*3=6 个方程，可以解出全部未知量
-
获得最优解（OBVP）
-
问题的一般描述
-
用到的变量和函数有：
s(t)：与 t 有关的 n 维变量，表示 t 时刻系统的状态量，有边界条件 s(0)
u(t)：与 t 有关的 m 维变量，表示 t 时刻系统的输入量
系统建模为：
$$ \dot{s(t)}=f(s(t),u(t)) $$
J(T)：终末时刻 T 时刻的惩罚函数值
$$ J(T)=h(s(T))+\int_0^Tg(s(t),u(t))dt $$
其中:
h(s(T))表征是否达到终点；g(s,u)表征路径中的 cost；
H(s,u,λ)：Hamiltonian 方程
$$ H(s,u,\lambda)=g(s,u)+\lambda^Tf(s,u) $$
λ：n 维协变量，维度与 s 一致
-
求解：
s*：最优的状态转移方程
u*：随时间最优的控制输入
-
Pontryagin's Minimum Principle 庞特里亚金最小值原理
λ(t)是如下微分方程的解：
$$ \dot{\lambda(t)}=-\nabla_sH(s^(t),u^(t),\lambda(t)) $$
要解此方程须有边界条件：
$$ \lambda(T)=-\nabla h(s^(T)) \s^(0)=s(0)\ \ \ (given) $$
其中:
$$ \dot{s^(t)}=f(s^(t),u^*(t)) $$
则有所求的最优控制量为：
$$ u^(t)=\arg\mathop{\min}\limits_{u(t)}H(s^(t),u(t),\lambda(t)) $$
-
-
实例：无人机
-
建模
$$ s_k=(p_k,v_k,a_k)\(given\ \ s(0)=s_0,s(T)=s_f)\ u_k=j_k\ \dot{s_k}=f(s_k,u_k)=(v_k,a_k,j_k)\ 其中k=x,y,z三轴\ J_k=\frac{1}{T}\int_0^Tj_k(t)^2dt $$
-
求解：对每个轴单独进行以下操作
$$ \lambda=(\lambda_1,\lambda_2,\lambda_3)\ H(s,u,\lambda)=\frac{1}{T}j^2+\lambda^Tf(s,u)\=\frac{1}{T}j^2+\lambda_1 v+\lambda_2 a+\lambda_3 j\ \dot{\lambda}=-\nabla_sH(s^,u^,\lambda)=(0,\lambda_1 ,\lambda_2 )\(对向量s求偏导就是对s中的元素分别求偏导，再组合形成向量，对上例即H分别对p,v,a求偏导)\ $$
现在有如下方程组：
$$ \lambda=(\lambda_1,\lambda_2,\lambda_3)\ \dot{\lambda}=(0,-\lambda_1 ,-\lambda_2 ) $$
因此显然 λ 可以设为如下的形式：
$$ \lambda=\begin{pmatrix} \alpha\-\alpha t-\beta\\frac12\alpha t^2+\beta t+\gamma \end{pmatrix}^T $$
因此最优控制量 u*可以解出：
$$ u^(t)=\arg\mathop{\min}\limits_{u(t)}H(s^(t),u(t),\lambda(t))\ \because u(t)=j(t)\ \therefore u^(t)=\arg\mathop{\min}\limits_{j(t)}H(s^(t),j(t),\lambda(t))\ $$
其中：
$$ H(s^,j,\lambda)=\frac{1}{T}j^2+\lambda_1 v^+\lambda_2 a^*+\lambda_3 j $$
此时第二三项已经最小，使 H 最小的 j 的取值的求法即为：
$$ j^*=\arg\mathop{\min}\limits_{j}(\frac{1}{T}j^2+\lambda_3 j) $$
因此，很容易求出：
$$ u^=j^=-\frac1T\lambda_3=-\frac1T(\frac12\alpha t^2+\beta t+\gamma) $$
得到 j，通过积分很容易得到 a，v，p，即解出只与 α，β，γ 有关的 s*：
$$ s^*=-\frac2T\begin{pmatrix} \frac{1}{120}\alpha t^5+\frac{1}{24}\beta t^4+\frac{1}{6}\gamma t^3+\frac{1}{2}a_0t^2+v_0t+p_0\ \frac{1}{24}\alpha t^4+\frac{1}{6}\beta t^3+\frac{1}{2}\gamma t^2+a_0t+v_0\ \frac{1}{6}\alpha t^3+\frac{1}{2}\beta t^2+\gamma t+a_0 \end{pmatrix}^T\ s_0=(p_0,v_0,a_0)\ \ is\ \ given $$
将末尾边界条件 sf 代入有：
$$ \because(T)=s_f=(p_f,v_f,a_f)\ \ is\ \ given\ \therefore-\frac2T \begin{bmatrix} \frac1{120}T^5&\frac1{24}T^4&\frac1{6}T^3\ \frac1{24}T^4&\frac1{6}T^3&\frac1{2}T^2\ \frac1{6}T^3&\frac1{2}T^2&T\ \end{bmatrix} \begin{bmatrix} \alpha \ \beta \ \gamma\ \end{bmatrix}= \begin{bmatrix} p_f-p_0-v_0T-\frac12a_0T^2\v_f-v_0-a_0T\a_f-a_0 \end{bmatrix}\ \therefore \begin{bmatrix} \alpha \ \beta \ \gamma\ \end{bmatrix}=-\frac1{2T^4} \begin{bmatrix} 720&-360&60T^2\-360T&168T^2&-24T^3\60T^2&-24T^3&3T^4 \end{bmatrix} \begin{bmatrix} p_f-p_0-v_0T-\frac12a_0T^2\v_f-v_0-a_0T\a_f-a_0 \end{bmatrix}\ $$
此时 α，β，γ 只与 T 有关，即 s*，u*，J*只与 T 有关
- 可以给定 T，即可求出所需的 s, u
- 或在 T 定义域内求极值，求出 J 使最小时的 T，再求出所需的 s, u
-
-
一些讨论
-
上例中不存在与终点有关的惩罚函数 h(s)，这是因为末端状态已经由 s(T)=sf 给出，此时的 h(s)可以认为是以下形式：
$$ h(s(t))= \begin{cases} 0 & t=T\\infty & t\ne T \end{cases} $$
这个函数在 t=T 处不可导，因此不引入目标函数 J 中
-
可能存在 s 中某些分量的末状态给定，某些分量不给定的情况，例如： $$ s(T)=(p_f,?,?) $$ 此时，目标函数 J 中就需要加入 h(s)，且存在边界条件 $$ given\ \ s_i(T)\ \lambda_j(T)=\frac{\partial h(s^*(T))}{\partial s_j},\ for\ j\ne i \其中\ \ i+j=n $$ 可以想象由于 j 个分量没给出导致的 j 个自由度，全部由这 j 个新的方程约束
-
-

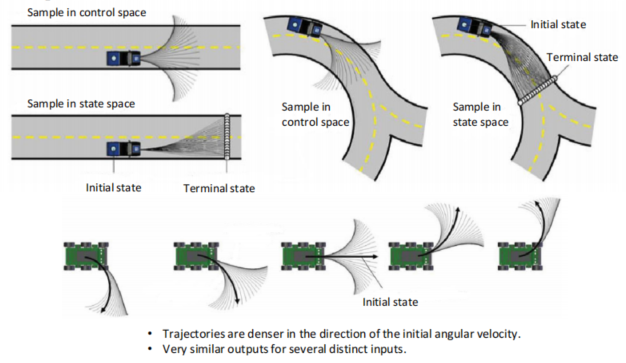

- 在道路环境下，Sample in control space 会出现一部分采样驶出路面，这就会导致可用的采样变少，即最优 path 只能从一个较小的集合中找出（离散度过大）
- 同质化问题：在 Sample in control space，当有一个障碍物使得某个 path 不可用时，其临近的多个 path 可能都不可用，这就是同质化问题，若多个 path 在拓扑环境中过于相似，这样的采样就是低效的（离散度过小）

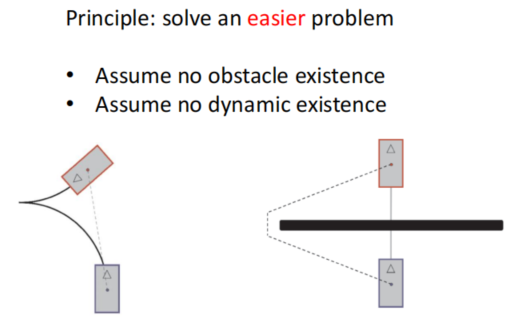

- 假设不考虑障碍物：即解两状态间的 OBVP 问题
- 假设不考虑动力学：绕过障碍物的直线最短路径
- 工程实际应用可能将两者求和，加权，或取最大值
因为汽车是行驶在结构化的道路上的，辅以车道线检测的结果，可以把汽车坐标转换到 Frenet-Serret 坐标系下(23 条消息) 弗莱纳公式（Frenet–Serret formulas）_弗莱纳坐标系_CA727 的博客-CSDN 博客，并在此坐标系下进行一种特殊的 Lattice Planning，即法向 d(t)和切向 s(t)分别进行参数化，采样和解 OBVP
在论文Optimal Trajectory Generation for Dynamic Street Scenarios in a Frenet Frame, Moritz Werling, Julius Ziegler, Sören Kammel, and Sebastian Thrun 和Optimal trajectories for time-critical street scenarios using discretized terminal manifolds, Moritz Werling, Sören Kammel, Julius Ziegler and Lutz Gröll 中将 d(t)和 s(t)都建模为五次多项式
例如对于变道任务，可以预想末状态法向的速度和加速度应该都为 0，那么就有
结合初状态就可以进行 OBVP 的求解
离散控制量形成的 Lattice Graph 有如下两个问题：
- 为了确保有可行解，往往将控制量离散为很多份，这样就会导致 Lattice Graph 非常稠密
- 由于稠密，多条路径之间可能及其相似，即同质性，这样是非常低效的

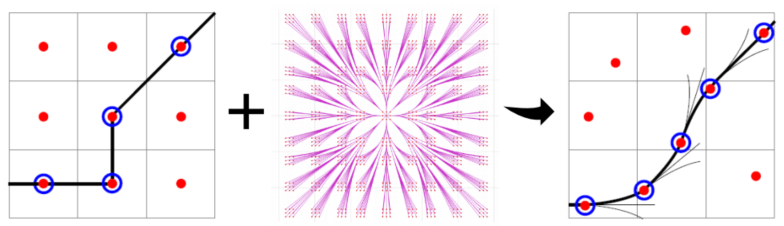

故考虑对 Lattice Graph 进行剪枝（prune），剪枝的方法就是结合栅格地图的思想，即每个栅格中只维护一个 Feasible Local Motion
- Q：当一个栅格中有多个 cost 时候，如何取舍？
- A：维护从父节点到该节点的 cost 最小的一个（这里的 cost 不只是距离，而是综合定义的广义的 cost 函数的值）

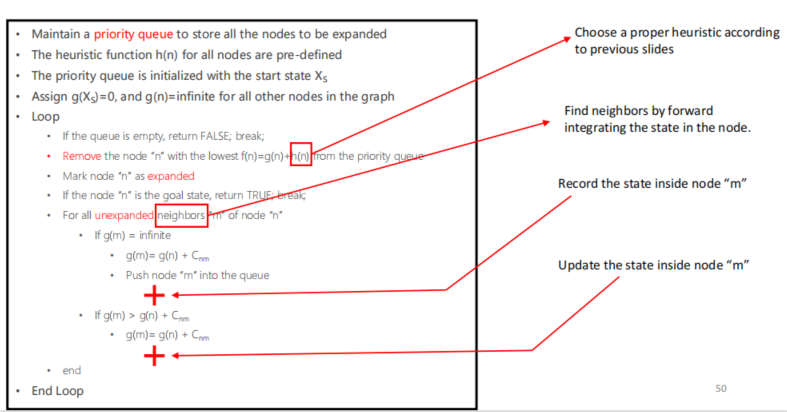

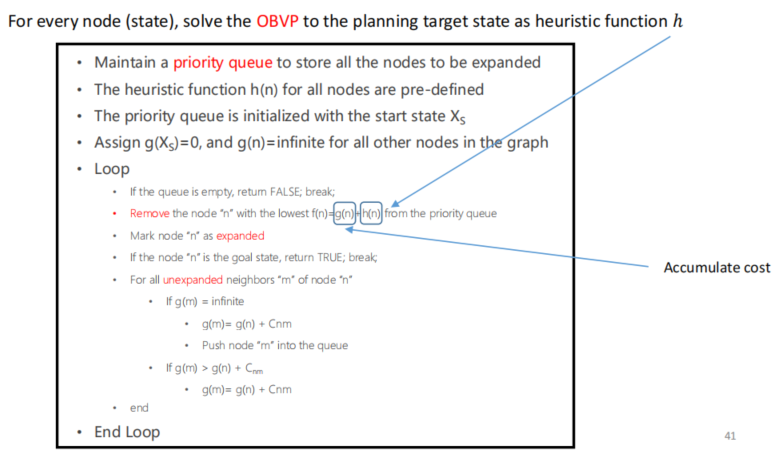

与传统 A*的不同：
- h(n)和 g(n)的设计不同
- 找 neighbor 的方式不同：
- A*是找八邻域的 nodes
- JPS 是找符合特殊跳点规则的 neighbor
- Hybrid A*中的 neighbors 是：从父节点（motion）出发将离散的一系列控制量分别经过一次 forward simulate 得到的一系列 simulated feasible local motions
- 需要维护每个网格中只有一个 feasible local motion：
- 若延申某个新的结点时发现其所在的网格中无 motion，则将该状态存在该网格中
- 若延申某个新的结点时发现其所在的网格中已有 motion，则分别比较他们从父节点到自身的 cost，保留更小的那个

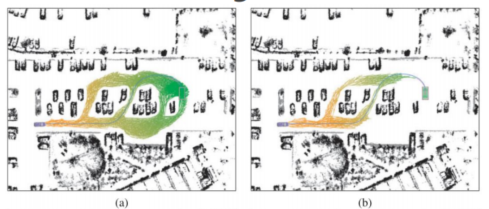

（a）：2D-Euclidean Distance；（b）：non-holonomic-without-obstacles（即与终末状态求 OBVP）
这两者比较显然 non-holonomic-without-obstacles 更好，因为其更接近 H 的真实值

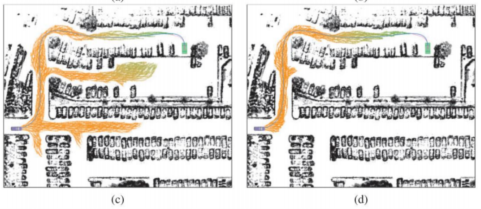

但是 non-holonomic-without-obstacles 在迷宫（多死胡同）中表现不佳，因为它没有障碍物信息，其天然的贪心性质会把机器人往目标方向引导（例如（c）图）
这是可以把 holonomic-with-obstacles（即 2D shortest path）纳入 H 函数（即每个位置解一下与目标点的最短路径（可以通过 A*或 Dijkstra 求解）），这样采用 non-holonomic-without-obstacles + holonomic-with-obstacles 或 max（non-holonomic-without-obstacles，holonomic-with-obstacles）作为 H 函数
在 Exploration 的过程中，不断尝试解当前状态到目标状态的 OBVP，如果出现解无碰撞，则可以停止探索，直接采用该解（OBVP 无法考虑障碍物信息，因此解 OBVP 总是有解，但很大困难会与障碍物碰撞）
在 Exploration 初期，找到这样一个 One-Shot 解的概率较小，因此可以设置一个常数 N，即每扩展 N 次，尝试一次求 One-Shot 解，随着与目标点距离越来越近，找到 One-Shot 解的概率会变大，这时可以减小 N，这样会更频繁的尝试求 One-Shot 解

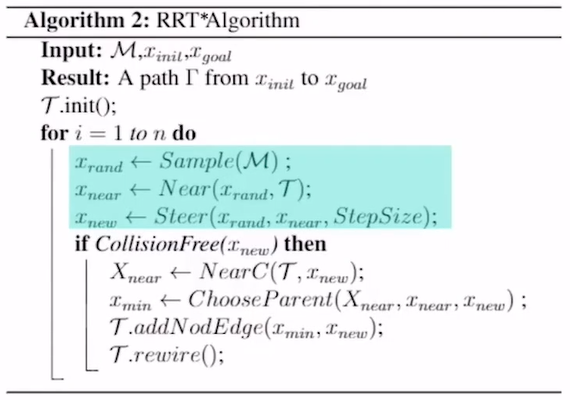

Kinodynamic RRT*与 RRT*的不同
-
Sample：RRT*在 x,y 二维空间中采样，K-RRT*在 n 维空间中采样（s 向量的维度为 n）
-
如何确定邻域：【==关于如何求 reachable set 已经有很多成熟的算法==】
n 维空间中一个点，以及定义好的 cost 函数，cost≤r 的点的集合叫做 reachable set
- backward-reachable set：以该点为终点，即以高维空间中任意点为起点，以小于 r 的 cost 能够到达该点的所有点的集合
- forward-reachable set：以该点为起点，即高维空间中以该点为起点，以小于 r 的 cost 能到达的所有点的集合
-
ChooseParents：找到$x_{new}$后，求其 backward-reachable set，在其中找到 cost 最小的作为 Parent
-
Rewire：求出$x_{new}$的 forward-reachable set，逐一检查他们目前$g(n)$和$g(x_{new})+cost(x_{new},x_i)$的大小，维护较小的
